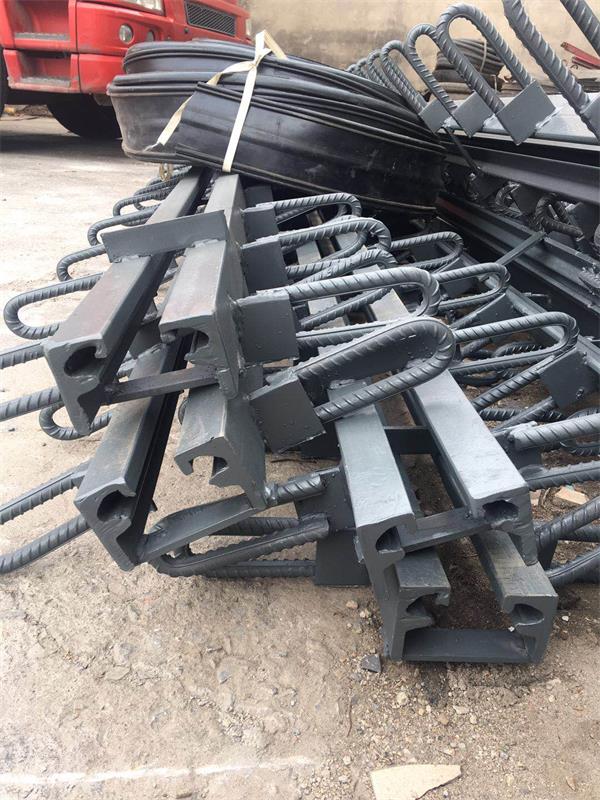

F40 F60 F80型桥梁伸缩缝


F40 F60 F80型桥梁伸缩缝型的介绍:

桥梁伸缩缝:指的是为满足桥面变形的要求,通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩缝。要求伸缩缝在平行、垂直于桥梁轴线的两个方向,均能自由伸缩,牢固可靠,车辆行驶过时应平顺、无突跳与噪声;要能防止雨水和垃圾泥土渗入阻塞;安装、检查、养护、消除污物都要简易方便。 在设置伸缩缝处,栏杆与桥面铺装都要断开。

F40 F60 F80型桥梁伸缩缝,在桥梁结构中直接承受车轮荷载的反复冲击作用,是桥梁结构在公路中容易遭到破坏,又较难维修的部位,这就把桥梁伸缩缝装置的选型与设计提到桥梁结构设计的很重要的地位,选型不当、设计不合理,就会引起其早期破坏。  在以往的设计图纸上,或一些教科书及有关的技术文件中,常笼统地称桥梁中使用的伸缩装置为伸缩缝。其实,工程技术人员通常所指的伸缩缝,应是桥梁接缝处安设的一整套伸缩装置。为了确切表述这些基本概念,依据标准《道路工程术语标准》(GBJ 124—88),并参考有关资料,对有关桥梁伸缩装置专用名词术语订正如下。

1.伸缩装置

为使车辆平稳通过桥面并满足桥面变形的需要,在桥面伸缩接缝处设置的各种装置的总称。

2.伸缩量

以设置伸缩装置时为准,把桥梁结构在伸缩装置处由于温度升高引起的伸长量、由于温度下降引起的收缩量、由于混凝土收缩徐变影响引起的收缩量等的值的合计值,即伸缩装置的拉伸值和压缩值的总和,称为伸缩量。 伸缩装置的伸缩量这一专用术语,以前有种种用法,但这里只表示桥梁结构的伸缩量,且将这个伸缩量值作为选择伸缩装置形式的基本依据。

3.富裕量

因考虑桥梁结构的挠度产生的变位、由结构形式应考虑的必需余量以及伸缩装置加工和安装时的误差等因素的影响而预留之余量,称之为富裕量。这里的富裕量包括伸缩装置拉开与压缩两种状态下的预留量值。

4.伸缩缝

为适应材料胀缩变形对结构的影响,而在结构的两端设置的间隙。 因此,伸缩量加富裕量,其形成的距离即为伸缩问隙。以钢齿板型伸缩装置为例,问隙按结构、形式可分为梁(桥)端问隙(设计的主要考虑参数)、桥面板间隙、接缝间隙及钢齿间隙等。
