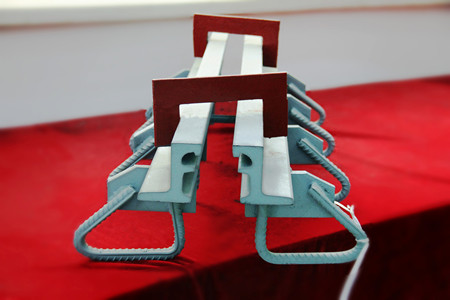

单组式桥梁伸缩缝


桥梁伸缩缝:指的是为满足桥面变形的要求,通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置伸缩缝。要求伸缩缝在平行、垂直于桥梁轴线的两个方向,均能自由伸缩,牢固可靠,车辆行驶过时应平顺、无突跳与噪声;要能防止雨水和垃圾泥土渗入阻塞;安装、检查、养护、消除污物都要简易方便。 在设置伸缩缝处,栏杆与桥面铺装都要断开。

公路桥梁伸缩缝装置,在桥梁结构中直接承受车轮荷载的反复冲击作用,是桥梁结构在公路中容易遭到破坏,又较难维修的部位,这就把桥梁伸缩缝装置的选型与设计提到桥梁结构设计的很重要的地位,选型不当、设计不合理,就会引起其早期破坏。  在以往的设计图纸上,或一些教科书及有关的技术文件中,常笼统地称桥梁中使用的伸缩装置为伸缩缝。其实,工程技术人员通常所指的伸缩缝,应是桥梁接缝处安设的一整套伸缩装置。为了确切表述这些基本概念,依据标准《道路工程术语标准》(GBJ 124—88),并参考有关资料,对有关桥梁伸缩装置专用名词术语订正如下。

1.伸缩装置

为使车辆平稳通过桥面并满足桥面变形的需要,在桥面伸缩接缝处设置的各种装置的总称。

2.伸缩量

以设置伸缩装置时为准,把桥梁结构在伸缩装置处由于温度升高引起的伸长量、由于温度下降引起的收缩量、由于混凝土收缩徐变影响引起的收缩量等的值的合计值,即伸缩装置的拉伸值和压缩值的总和,称为伸缩量。 伸缩装置的伸缩量这一专用术语,以前有种种用法,但这里只表示桥梁结构的伸缩量,且将这个伸缩量值作为选择伸缩装置形式的基本依据。

3.富裕量

因考虑桥梁结构的挠度产生的变位、由结构形式应考虑的必需余量以及伸缩装置加工和安装时的误差等因素的影响而预留之余量,称之为富裕量。这里的富裕量包括伸缩装置拉开与压缩两种状态下的预留量值。

4.伸缩缝

为适应材料胀缩变形对结构的影响,而在结构的两端设置的间隙。 因此,伸缩量加富裕量,其形成的距离即为伸缩问隙。以钢齿板型伸缩装置为例,问隙按结构、形式可分为梁(桥)端问隙(设计的主要考虑参数)、桥面板间隙、接缝间隙及钢齿间隙等。

D40 D60 D80型桥梁伸缩缝的基本设计要求:

1.能适应桥梁由温度变化引起的伸缩 合理选定恰当伸缩量的缝隙极为重要,缝隙越大伸缩装置越容易遭到破坏。通过实际调查,发现取用的缝隙过大或过小的例子很多,同时,没有考虑安装时的温度而调整间隙的示例也不少,特别是板式橡胶型伸缩装置。因此,设计要求按照实际温度调整时,施工现场必须作出修正后,方可允许施工。

2.能适应桥梁由挠度变化等引起的变位

实际调查表明,即使是固定端,因梁的下挠同样会引起梁端的变位:所以,即使是连续桥面,在面层铺装上往往也会出现裂纹。因此,要求采用预先切割桥面,设置接缝,或用较软的铺装层来吸收裂缝,或者安设小型的伸缩装置来适应。

在较大纵坡的情况下,如不设置考虑适应竖向变位的构造,也容易产生缺陷,引起破坏。伸缩装置沿桥面纵向即使伸缩量小,也存在挠度差大的问题,因此,在伸缩装置构造上要给予重视。

3.选用行驶性能良好的构造

桥面的平坦程度直接影响行驶性能的好坏。为了使伸缩装置和前后桥面的平坦衔接,目前,大都采用先做好连续桥面,完工后在需要的部位进行切割.再设置伸缩装置,这可以说是比较好的施工方法。而采用预留槽口将钢制伸缩装置固定于桥面板、钢梁等加以调整的施工方法,如果前后桥面铺装得不到充分碾压,将会形成缺陷,因此.采用这种施工方法,必须特别注意。对于伸缩装置在内的前后桥面的平坦精度,应严格遵守有关标准规范的规定,精心施工。

4.具有良好的整体性、高刚度和耐久性

伸缩装置与梁体结合成等强的整体无疑是提高其使用效能的重要手段。 钢制型伸缩装置是能与梁体桥面板完全固定.能方便进行混凝土施工的构造,而且也是刚度较大的构造,但必须搞好配合部分的施工:

除模数式伸缩装置之外的其他类型的桥梁伸缩装置,与桥面板的固定、结合往往不够充分,效果不甚理想,一般构造尺寸较小,刚度不足,而且对新材料的特性、配合等研究不够深入,所以在选型时应充分地比较研究。另外,由于重型车辆增多,车速高,车轮的冲击作用很大,有必要考虑加大其结合部位的长度和宽度,对偶角部位应尽可能给予充分加强。

5.具有良好的排水性和防水性

我国公路桥梁使用过的钢制伸缩装置,可以说大部分没有很好的排水和防水功能,易造成钢组件和支座的锈蚀。为防止因雨水引起的漏水现象,虽然在一些钢制伸缩装置中,对配合部位采取插入密封橡胶,或将排水装置或铺装面层做成容易清扫的形式,或在整个缝隙中灌注填人防水材料,但在施工上有难度,效果也不理想,因此,今后应该进一步加以改进。

伸缩装置的两侧填接材料往往容易脱落,因此对防水和填接材料的性质、结合方法和防脱落等,应进行研究,提出合理可行的方案。

对于桥面的雨水,一般应在伸缩装置附近设集中排水口。对不能在日常养护做多次涂漆等防护的钢构件上,应采用优质耐久的防护材料进行有效地处理。

6.加强设置伸缩装置的桥面板端部

往往因安设伸缩装置的桥面板端部没有进行必要的加强,使锚固不充分而破坏的情况很多。因此,对悬臂板或薄翼缘板的结构,在伸缩装置的高度比桥面板的厚度大而侵占桥面板厚度时,除了对断面尺寸进行必要调整以满足锚固要外,同时还应适当增加受力钢筋的用量,起码应切实遵守设计规范的规定进行设计和施工。

桥梁伸缩缝安装方法及伸缩缝施工步骤

1、如果按客户要求将伸缩缝全部组装好后,由生产厂家或用户运往施工现场。如其长度超过运输允许限度或由于其他原因不能整体运输时,可以采用拆分的方法运输。

2、当运抵施工现场后,其存放地点应尽量接近安装位置,并放置在*少高于地面30cm的支撑物上。桥梁伸缩缝安装质量关系到产品使用年限,同样的产品,安装的好坏,都会影响使用效果和耐久性会有明显差别。因为正确的施工高质量的安装,是保证伸缩缝产品使用效果好坏的*后一个关键环节。因为在安装前,要保正以下步骤已经完成:

3、尽量在路面铺装好后进行,在伸缩缝装置安装前,须对留槽的宽度、深度及预埋钢筋进行检查,使之符合安装伸缩缝装置的要求。仔细清理槽口,必须把所有污物、尘土及其他不需要的东西全部予以清除。检查在桥梁伸缩缝各梁之间间隙是否符合安装温度的要求,如不符合必须在制造厂工程技术人员的指导下进行调整,使伸缩缝装置各梁之间间隙符合设计要求,调整之后再按上夹具,以备安装

4、以桥梁两侧的沥青路面为标高,用起重设备将伸缩缝装置放在槽口内,调整伸缩缝装置使其顶面与路面标高相同,其纵坡、横坡应与桥梁路面相符。检查伸缩缝装置的位置,使伸缩缝装置在垂直缝的方向和顺缝方向的位置都符合设计要求,如果此时个别预埋钢筋对伸缩缝装置的正确方向有防碍,可以用气割割掉。

5、将模数式桥梁伸缩缝正确安装就位后,先将伸缩缝装置一侧的锚固钢筋与预留槽的预埋钢筋相连并焊接,焊接时可以间隔一个焊一个,然后再将另一侧的锚固钢筋按上述步骤焊接。当伸缩缝装置确认固定好后,夹具便可以取下,然后将其余的未焊接锚固钢筋与预埋钢筋完全焊接,使伸缩缝装置可靠锚固。

6、伸缩缝装置如果是分段安装的,接缝处必须采用焊接。型钢的焊接接头在制造工厂已经具备好,当两相临缝对正后,即可安装,每根梁全部焊接好后再按上述步骤进行锚固。

7、在梁端安装模板,要求公路桥梁伸缩缝外型尺寸和预留槽的缺口进行制作,模板应做的相当严密以防止沙浆流进位移控制箱或流进梁端缝隙。

8、检查安装的模板严密无缝以后再将预留槽清洗干净,便可浇注混凝土,并震捣密实。混凝土至少与该处的结构混凝土具有同一强度,浇注混凝土时要保持伸缩缝装置的顶面清洁。对于桥梁伸缩缝的施工安装工艺是非常重要的,按以下方法施工就可以保正施工的质量了.
