防落梁挡块分哪些种类?

一种桥梁多向防落梁限位装置,由连接索,活动端和锚固端三部分组成,活动端和锚固端之间通过连接索连接;所述连接索由插耳,钢绞线和止挡板组成,插耳和止挡板分别安装在钢绞线的两端;所述活动端整体安装在连接索钢绞线上且置于止挡板的底部,其中活动端的弹簧,缓冲器,挡板,托座支架,偏向器依次套装在钢绞线上,托座支架上安装有连接钢板,连接钢板与梁体上的预埋钢板连接;所述锚固端包括U形板,盖板和连接钢板,U形板与钢绞线端部的插耳通过水平销轴连接,且U形板两侧盖板通过竖向销轴连接,且端部安装连接钢板,该连接钢板与盖梁上的预埋钢板连接.该装置可限制桥梁水平,竖向和多角度位移,以抵抗多向地震力.

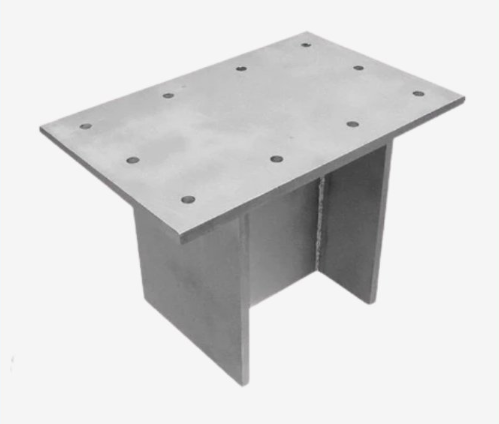

防落梁挡块

一种桥梁多向限位防落梁装置,包括梁体、固定设于桥墩上的凹形垫石、挡块结构和设在凹形垫石上的支座,所述梁体通过支座支撑设于桥墩上方,所述凹形垫石为凹槽成对对口布置的垫石,所述挡块结构上端固定在梁体底部,下端插入凹形垫石的凹槽内,所述挡块结构由挡块本体、预埋结构和锚固结构组成,所述预埋结构预埋在梁体底部混凝土内,所述挡块本体上端通过锚固结构与预埋结构相连,这样形成一种多向限位防落梁装置,与传统的防落梁装置相比,本实用新型结构仅仅垫石形状调整,不仅能实现横向限位,还增加了纵向限位功能,且几乎不增加成本,适用于不同桥梁跨径、不同地震峰值加速度等级,方便震后修复、易更换。
