什么是钢结构网架支座?网架橡胶支座的工作原理
固定网架球形支座包括固定支座(代码为GD)、单向支座(代号为DX)、双向支座(代号为SX)三种型式,22个等级 固定球型铰网架支座成品,其水平承载力、竖直方向拔力及支座的整体强度均比一般支座有大幅度进步。该系列支座选用弹性减振元件,当水平力大到一定程度后,减振绷簧开始发作弹性变形完成缓冲作用。当结构发作转角时,球芯产生滚动,释放上部结构产生的转矩。地震时,刚性抗震办法和柔性减振办法同时发作作用,以抵御巨大的地震输入能量 球铰减震网架支座成品,这样既能保证桥梁上、下结构合理相对位移,减小地震力的放大系数,又使结构坚持统一性。该支座可抵御8-11度地震,对高烈度地震区尤其直下型地震区的工程结构有杰出的抗震减振作用。
固定网架球形支座高空合拢:
1)网架高空就位后,应调整网架与支座的间隔,为此应在网架上方安装几组倒链供横向调整使用。
2)查看网架整体标高,防止凹凸不匀,如实在难以扫除,可由一边标高先行就位,调整横向倒链,使较高合格一端先行就位。杆件可以随时修正尺度,重开坡口,可是修正杆件长度不能太大, 应尽量坚持原有尺度。调整办法是一边拉紧倒链,另一边放松倒 链 网架支座,使之间隔逐步适宜。
网架橡胶支座的工作原理与特色:

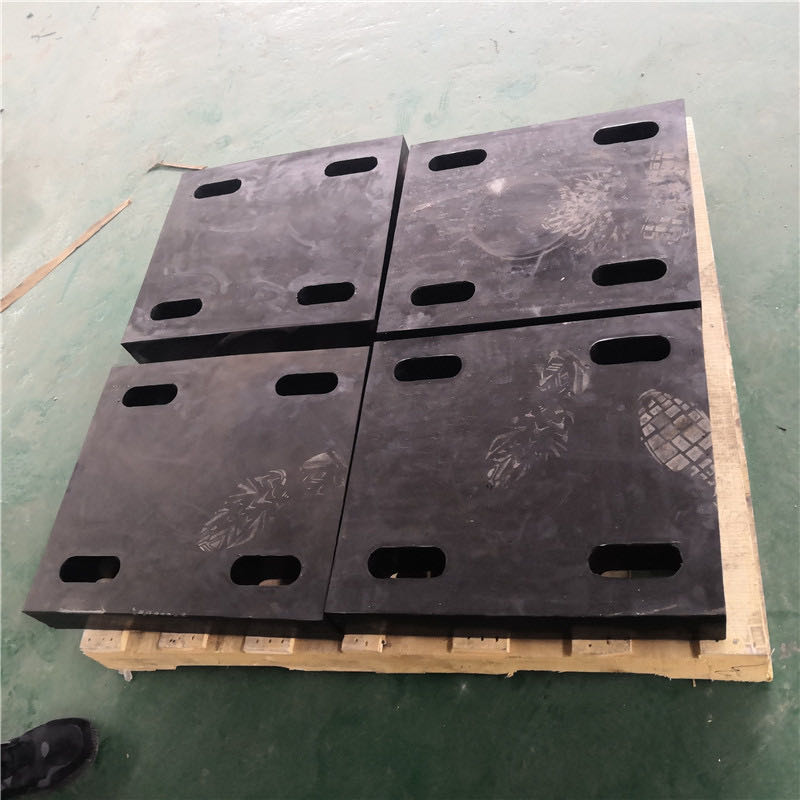

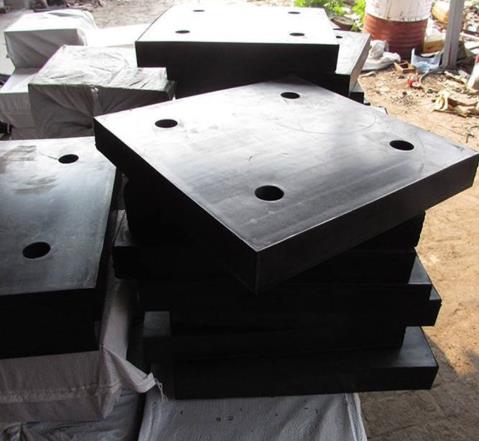

网架橡胶支座是由多层橡胶片与内嵌钢板经加压、硫化制成,具有满足的竖向刚度,支撑建筑物上部结构顶盖(如日光顶等钢结构)的垂直荷载,同时经过其杰出的弹性和较大的剪切变形来满足上部结构因温度变化而引起的支承端的滚动和水平移动,削减屋盖对支承结构的推力,并经过局部支座的耗能起到减震、隔震作用,选用网架橡胶支座的屋盖结构为:螺栓球节点双层钢网架、焊接球钢网架和钢屋架等,如上部结构位移量较大时,可选用四氟板式网架橡胶支座,在冰冷地区(-40℃)可选用天然橡胶支座。其它地区均选用综合功能较好的氯丁橡胶支座。
